Dimenzije hidravličnih prirobničnih spojnic ustrezajo SAE J518 in ISO 6162 4-vijačnemu prirobničnemu priključku, konci okovja so izdelani s koncem cevi iz stisnjenih obročev, cevni priključek serije ISO 8434, varilni in čelni zvar, ženski priključek, kot so Metric, BSPP, UNF , NPT, BSPT priključki vrat.
tipi hidravličnih prirobničnih okov:
Oprema hidravličnih prirobničnih blokov, imenovana tudi sae 4-vijačna prirobnična okovja, zasnovana je z dimenzijami obročastih obročev sae prirobnice, dimenzije odprtin za sae prirobnico, konec okovja prirobničnih blokov je zasnovan s priključki SAE ORB, NPT, BSPP, vtičnico vrste zvara in čelnega zvara.
Priključki za hidravlične prirobnične cevi, imenovani tudi cevni priključki sae prirobnične glave, sestavljeni z razdeljenimi polovicami prirobnice. , žična cev 3000 psi. za različne konstrukcije hidravličnih cevi sta na voljo dvodelna cevna prirobnica in enodelna cevna prirobnica.

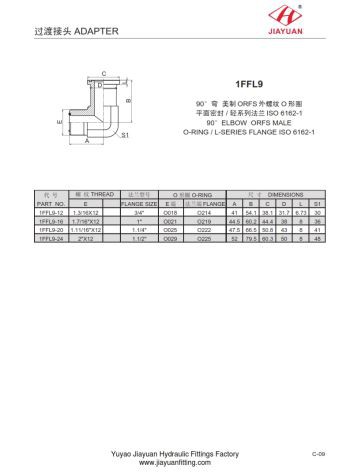

Priključki za hidravlične prirobnične cevi, imenovani tudi prirobnični adapterji sae, ki se sestavijo s prirobničnimi objemkami sae. Konci okovja prirobničnih cevi so na voljo v ravno navojnih vratih SAE ORB, metrični, BSPP in UNF; vrata konusnega navoja NPT, BSPT. oblike imajo ravne, komolce, križ, čevelj itd. Za povezavo hidravličnih cevi, hidravličnih cevovodov, sklopa hidravličnih cevi. tip delovnega tlaka ima adapter prirobnice 62 in adapter prirobnice koda 61.

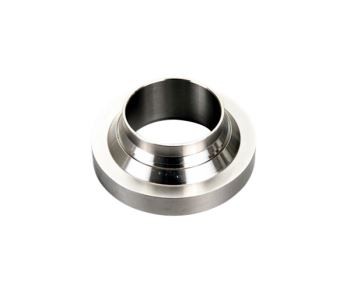

Hidravlični prirobnični zvarni pribor, imenovan tudi sae prirobnični okov z varjenjem, trajno priključen na varilno cev. Prirobnična glava SAE je iz standardne zasnove ISO 6162, konci varilnih okov so na voljo v vtičnem varjenju, vendar so privarjeni privarjeni spoji. .
Vrste materialov hidravličnih prirobničnih fitingov in adapterjev:
Prirobnični okov iz hidravlične cevi iz nerjavečega jekla
Hidravlični sae prirobnični adapterji iz ogljikovega jekla
Standardi hidravličnih prirobničnih armatur
Prirobnični priključki s 4 vijaki, ki ustrezajo SAE J518 in ISO 6162-1 in -2, so preverjeni priključki, ki ne puščajo, še posebej primerni za večje velikosti, večje tlake in montažo v tesnih prostorih. Priključki z navoji, kot sta tesnilni obroč SAE z ravnim navojem in ISO 6149, so razmeroma enostavni za montažo in zagotavljajo 6000 psi in višji tlak do velikosti
12 (M27). Nad to velikostjo se tlak začne zmanjševati in navorni momenti se hitro povečujejo. Priključki s prirobničnimi priključki s 4 vijaki omogočajo povezovanje večjih velikosti in doseganje višjega tlaka ob razumnih navornih momentih.
Video posnetki predstavitev tipov okovja hidravličnih prirobnic:
Če ne najdete tistega, kar potrebujete, pošljite e-pošto na jyray@72338.com
Priključitev hidravlične prirobnice
Prirobnični priključek s štirimi vijaki (SAE J518) je preverjena povezava brez puščanja, še posebej primerna za večje velikosti. Kot rezultat je dosegel svetovno sprejemljivost.
Uspeh povezav je v njegovi preprostosti. Gre za statično tesnilo na prednji strani, ki uporablja tesnilni tesnilni obroč z visokim durometrom za tesnilo in objemke in vijake za zadrževanje moči, kot je prikazano na sliki L3. Za doseganje enakih rezultatov je med pritrjeno ploščo in ravno površino mehansko oblikovane prirobnične cevi, kot je prikazano na sliki L4, vezana tesnilna plošča.
Tesnilo (O-obroča) je stisnjeno med dnom utora v glavi prirobnice in ravno površino odprtine ali blazinice prirobnice, kar zagotavlja zanesljivo mehko tesnilo. Nadomestna tesnilna plošča ima na notranjem robu gumijasto tesnilo z visokim durometrom, ki se stisne med dvema ravnima površinama in zagotavlja enako mehko tesnilo z enako zanesljivostjo. Stik med kovino in kovino na zunanji strani prirobnice s prednjo stranjo preprečuje, da bi se tesnilo iztisnilo pod pritiskom. Ta kontakt med kovino in kovino vzdržuje sila vpenjanja, ki jo zagotavlja zategovanje vijakov preko sponk.
Ta preprosta zasnova ponuja več prednosti pred navojnimi priključki, kot so NPTF, SAE, BSPP, ISO 6149 itd., V večjih velikostih:
• Možnost priključitve do 5-palčne OD cevi (samo koda 61)
• Veliko nižji navor privijanja od štirih vijakov v primerjavi s tistim, ki je potreben za navojna vrata enake velikosti
• Manj navora privijanja pomeni manjše ključe in zračne prostore ključa - kar zagotavlja enostavno montažo v tesnih prostorih
• Zmogljivost do 6000 psi skozi velikost 2 ”(samo koda 62)
• Eno tesnilno mesto med sklopom cevi / cevi / cevi in odprtino
• Enostavnost demontaže z uporabo deljenih objemk
Pomanjkljivost povezave je, da zahteva večjo površino (odtis stopala) na komponenti kot enakovredna navojna vrata.
