Prirobnični prirobnični vložek
Priključki stožčastih prirobničnih prirobnic se spajajo s prirobničnimi objemkami, obstaja več vrst povezav, kot sledi:
Vstavite stožec iz cevi na prirobnični priključek o-obroča
Vstavite stožec iz priključkov na cev
Vstavite stožec ravno od cevi do prirobnice brez priključka utorja tesnilnega obroča
Material prirobničnih spojnic:
Ogljikovo jeklo C45; Nerjaveče jeklo 304, 316 ali 316L.
Vsi priključni sistemi prirobnic iz ogljikovega jekla so prevlečeni ali prevlečeni z ustreznim materialom, ki opravi 72-urni preskus razprševanja soli v skladu z ASTM B117 (ISO 9227).
Prirobnična glava se razlikuje od standardov SAE J518 in ISO 6162, ima 37-stopinjski stožec na prirobnični glavi za sežgane 37-stopinjske cevi, s prirobnico prirobnice, ki zategne blot za grizenje brezšivnih cevi ali cevi.

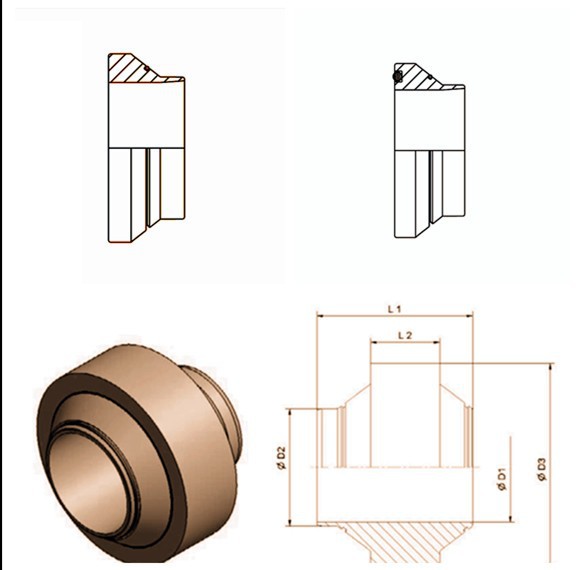

Št. Dela | Velikost | D1 | D2 | D3 | L1 | L2 | Utež | |
Inch | Cev | |||||||
FCIN-16-2 | 1 | 38X2.5 | 25 | 32.8 | 45 | 22 | 7 | 0.11 |
FCIN-16-3 | 1 | 38X3.0 | 25 | 31.8 | 45 | 22 | 7 | 0.1 |
FCIN-16-4 | 1 | 38X4.0 | 25 | 29.8 | 45 | 22 | 7 | 0,10 |
FCIN-16-5 | 1 | 38X5.0 | 25 | 27.8 | 45 | 21 | 7 | 0.09 |
FCIN-20-3 | 1 1/4 | 38X3.0 | 29.5 | 31.8 | 50 | 22 | 7.5 | 0.1 |
FCIN-20-4 | 1 1/4 | 38X4.0 | 27 | 29.8 | 50 | 22 | 7.5 | 0.11 |
FCIN-20-5 | 1 1/4 | 38X5.0 | 25.5 | 27.8 | 50 | 21 | 7 | 0.1 |
FCIN-24-3 | 1 1/2 | 42X3.0 | 33.5 | 35.8 | 60 | 25.5 | 10.0. | 0.19 |
FCIN-24-4 | 1 1/2 | 42X4.0 | 31.5 | 33.8 | 60 | 25.5 | 10 | 0.19 |
FCIN-32-3 | 2 | 50X3.0 | 41.5 | 43.8 | 70 | 24 | 10 | 0.22 |
FCIN-32-5 | 2 | 50X5.0 | 37.5 | 39.8. | 70 | 26.5 | 10 | 0.24 |
FCIN-40-3 | 2 1/2 | 60X3.0 | 50 | 53.8 | 84 | 27 | 10.5 | 3.50. |
FCIN-40-5 | 2 1/2 | 60X5.0 | 46 | 49.8. | 84 | 27 | 10.5 | 0.36 |
FCIN-40-6 | 2 1/2 | 60X6.0 | 45.5 | 47.8 | 84 | 27 | 10.5 | 0.34 |
Več vrst prirobničnih prirobnic vstavi stožec, kot sledi
