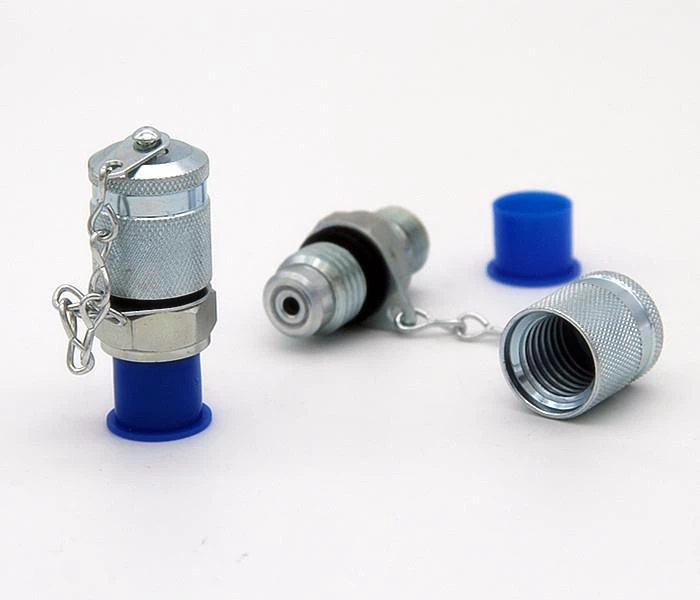

Adapter za testne točke se običajno uporablja pri uporabi industrijskega in mobilnega polja za spremljanje stanja hidravličnega sistema brez izklopa, hidravlične testne točke s spojnikom adapterja za povezavo hidravličnih adapterjev s hidravličnim merilnikom. komplet adapterjev za preizkusno točko, vključno z adapterjem za preskusno pint s koncem priključka priključka na konec povratnega ventila, ki ima zelo majhno izvrtino za povezavo senzorjev tlaka z mikro cevnimi sklopi.
Tehnične značilnosti:
l maks. delovni tlak 63 MPa (630 barov) v skladu z ISO 15171-2
lMaterialof Telo sklopke in kovinski pokrov iz jekla C20
lSeal je notranje primarno in sekundarno tesnjenje ter tesnjenje za navojne navoje iz NBR.
lVibracija je NBR tesnilni obroč, ki preprečuje popuščanje pokrovčka
Uporaba lMedia Primerno za hidravlična in druga olja na osnovi mineralnih olj
Izbrane so vrste priključkov Stud Port:
Navojni priključek po SAE J 514 (UNF) | |||||||
G | d1 | d2 | b | k | t | a | z |
7 / 16-20 UNF | 21,0 | 12,4 | 11,5 | 2,4 | 14,0 | 1,6 | 12,0 |
1 / 2-20 UNF | 23,0 | 14,0 | 11,5 | 2,4 | 14,0 | 1,6 | 12,0 |
9 / 16-18 UNF | 25,0 | 15,6 | 12,7 | 2,5 | 15,5 | 1,6 | 12,0 |
3 / 4-16 UNF | 30,0 | 20,6 | 14,3 | 2,5 | 17,5 | 2,4 | 15,0 |
Navojna vrata po metodi ISO 6149-1 | |||||||
M 10 x 1 | 19,0 | 11,1 | 10,0 | 1,6 | 11,5 | 1,0 | 12,0 |
M 12 x 1,5 | 19,0 | 13,8 | 11,5 | 2,4 | 14,0 | 1,5 | 15,0 |
M 14 x 1,5 | 21,0 | 15,8 | 11,5 | 2,4 | 14,0 | 1,5 | 15,0 |
M 16 x 1,5 | 24,0 | 17,8 | 13,0 | 2,4 | 15,5 | 1,5 | 15,0 |
Navojni priključek po DIN 3852 del 1 in del 2 | ||||
G | d | a | b | t |
ISO 228-G 1/8 | 15,0 | 1,0 | 8,0 | 13,0 |
ISO 228-G 1/4 | 20,0 | 1,5 | 12,0 | 18,5 |
ISO 228-G 3/8 | 23,0 | 2,0 | 12,0 | 18,5 |
ISO 228-G 1/2 | 27,0 | 2,5 | 14,0 | 22,0 |
M 12 x 1,5 | 18,0 | 1,5 | 12,0 | 18,5 |
M 14 x 1,5 | 20,0 | 1,5 | 12,0 | 18,5 |
M 16 x 1,5 | 22,0 | 1,5 | 12,0 | 18,5 |
