Vrste izdelka: NB200-F o Okovje za tesnjenje obraznih tesnil
Industrijski standardi: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
Priključek slog E do F: ORFS TUBE END NUT
Oblika: komolec, raven, Tee, križ itd.
ORFS Fitingi Delovni tlak: 3215 psi do 5800 psi, 216 bar do 400 bar.
Komplet z velikostjo prstana Orfs o in velikost obroča z O obročem za tesnjenje obraza, ki ga lahko tudi ponudimo.
Razlika med tesnilom obročnega obroča in tesnilom o obroča
Material za okovje: Medenina; Ogljikovo jeklo; Nerjaveče jeklo
Uporaba: Kmetijska oprema, avtomobilski proces, prenos kemikalij, gradbena oprema, prenos goriva, hidravlični, proizvodna oprema, pomorstvo, ravnanje z materiali, mobilna oprema, naftno polje, embalaža, transport

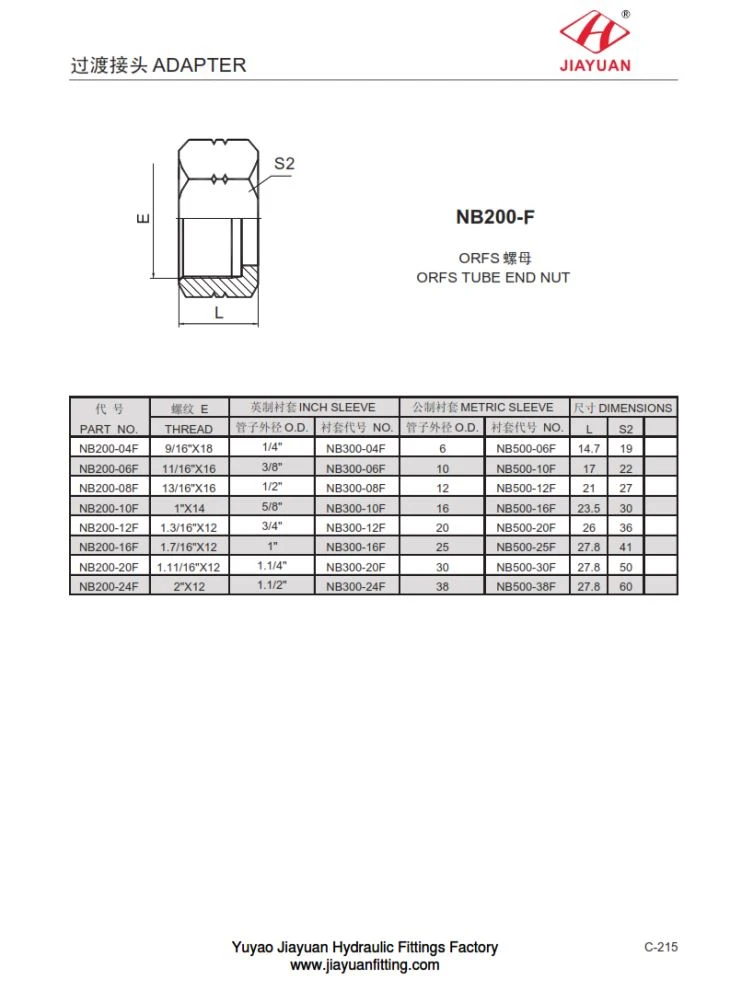

NB200-F ORFS TUBE END NUT Tabela velikosti tabele:
PA RT N O. | E | INČ S L EEV E | M E T RIC S L EEV E | DIM E N S I O NS | ||||||
T HR EA D | O .D. | N O. | O .D. | N O. | L | S 2 | ||||
N B 200 - 04F | 9/16 " X 18 | 1/4 " | N B 300 - 04F | 6 | N B 500 - 06F | 14.7 | 19 | |||
N B 200 - 06F | 11/16 " X 16 | 3/8 " | N B 300 - 06F | 10 | N B 500 - 10F | 17 | 22 | |||
N B 200 - 08F | 13/16 " X 16 | 1/2 " | N B 300 - 08F | 12 | N B 500 - 12F | 21 | 27 | |||
N B 200 - 10F | 1 " X 14 | 5/8 " | N B 300 - 10F | 16 | N B 500 - 16F | 23.5 | 30 | |||
N B 200 - 12F | 1,3 / 16 " X 12 | 3/4 " | N B 300 - 12F | 20 | N B 500 - 20F | 26 | 36 | |||
N B 200 - 16F | 1,7 / 16 " X 12 | 1 " | N B 300 - 16F | 25 | N B 500 - 25F | 27.8 | 41 | |||
N B 200 - 20F | 1,11 / 16 " X 12 | 1,1 / 4 " | N B 300 - 20F | 30 | N B 500 - 30F | 27.8 | 50 | |||
N B 200 - 24F | 2 " X 12 | 1,1 / 2 " | N B 300 - 24F | 38 | N B 500 - 38F | 27.8 | 60 | |||
