Opredelitev: Komponente za sistem rezalnih obročev DIN 2353, vključno z matico, funkcionalno matico, rezalnim obročem, O-tesnilom, pregradno matico, tesnilom za banjo, kovinsko tesnilo, Eolastic tesnilni obroč, imenovan ED ali WD obroč, metrični zadrževalni obroč. Deluje na 24-stopinjski konusni priključek, metrične sestavne dele za tesnjenje.
Metoda DIN Fitingov Uporaba komponent: 1. Sestavni deli za konus DIN 24 deg, matica, funkcionalna matica, rezalni obroč za povezavo brezšivnih jeklenih cevi, način tesnjenja z Nut potisnite rezalni obroč za ugriz cevi,
(1 je telo, 2 je matica, 3 je rezalni obroč)
Tesnilni deli za moški konektorji, kot sledi:
 O-obroč ISO 6149 Port |  ED prstan DIN 3869 | |
 O-tesnilo + pritrdilni obroč |  Bonded Pralni stroj mehko tesnjenje |  Kovinska ali medenina podložka |
1. Matica DIN 3870 NL / NS
DEL NO. | NIT | TUBE OD | DIMENZIJE | MPa | ||
E | C | d | S2 | |||
NL-12 | M12X1.5 | 6 | 14.5 | 6 | 14 | L |
NL-14 | M14X1.5 | 8 | 14.5 | 8 | 17 | |
NL-16 | M16X1.5 | 10 | 15.5 | 10 | 19 | |
NL-18 | M18X1.5 | 12 | 15.5 | 12 | 22 | |
NL-22 | M22X1.5 | 15 | 17 | 15 | 27 | |
NL-26 | M26X1.5 | 18 | 18 | 18 | 32 | |
NL-30 | M30X2 | 22 | 20 | 22 | 36 | |
NL-30D | M30X1.5 | 22 | 19 | 22 | 36 | |
NL-36 | M36X2 | 28 | 21 | 28 | 41 | |
NL-36D | M36X1.5 | 28 | 21 | 28 | 41 | |
NL-45 | M45X2 | 35 | 24 | 35 | 50 | |
NL-45D | M45X1.5 | 35 | 25 | 35 | 50 | |
NL-52 | M52X2 | 42 | 24 | 42 | 60 | |
NS-14 | M14X1.5 | 6 | 16.5 | 6 | 17 | S |
NS-16 | M16X1.5 | 8 | 16.5 | 8 | 19 | |
NS-18 | M18X1.5 | 10 | 17.5 | 10 | 22 | |
NS-20 | M20X1.5 | 12 | 17.5 | 12 | 24 | |
NS-22 | M22X1.5 | 14 | 20.5 | 14 | 27 | |
NS-24 | M24X1.5 | 16 | 20.5 | 16 | 30 | |
NS-30 | M30X2 | 20 | 24 | 20 | 36 | |
NS-36 | M36X2 | 25 | 27 | 25 | 46 | |
NS-42 | M42X2 | 30 | 29 | 30 | 50 | |
NS-52 | M52X2 | 38 | 32.5 | 38 | 60 | |

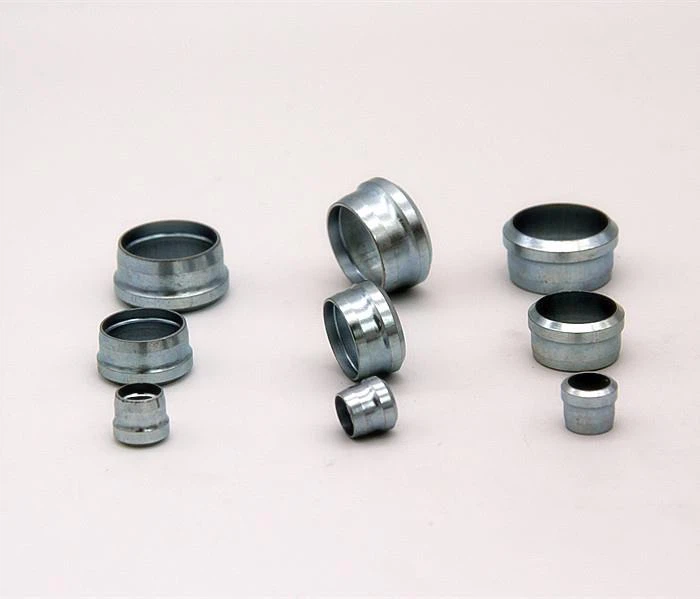

2. Rezalni obroč DIN 3861
DEL NO. | TUBE OD | DIMENZIJE | Opomba | |||
RL-06 | 6 | Serija L in S sta enake velikosti | L | |||
RL-08 | 8 | |||||
RL-10 | 10 | |||||
RL-12 | 12 | |||||
RL-15 | 15 | |||||
RL-18 | 18 | |||||
RL-22 | 22 | |||||
RL-28 | 28 | |||||
RL-35 | 35 | |||||
RL-42 | 42 | |||||
RS-06 | 6 | S | ||||
RS-08 | 8 | |||||
RS-10 | 10 | |||||
RS-12 | 12 | |||||
RS-14 | 14 | |||||
RS-16 | 16 | |||||
RS-20 | 20 | |||||
RS-25 | 25 | |||||
RS-30 | 30 | |||||
RS-38 | 38 | |||||
3. ED tesnilni obroč za BSPP in metrično navojno priključek DIN 3869
DEL NO. | E NIT | DIMENZIJE | |
METRIC | BSP | h | |
WD-B02 | M10X1 | G1 / 8 "X28 | 1 |
WD-M12 | M12X1.5 | 1.5 | |
WD-B04 | M14X1.5 | G1 / 4 "X19 | 1.5 |
WD-M16 | M16X1.5 | 1.5 | |
WD-B06 | G3 / 8 "X19 | 1.5 | |
WD-M18 | M18X1.5 | 1.5 | |
WD-M20 | M20X1.5 | 1.5 | |
WD-B08 | G1 / 2 "X14 | 1.5 | |
WD-M22 | M22X1.5 | 1.5 | |
M26X1.5 | |||
WD-B12 | M27X2 | G3 / 4 "X14 | 1.5 |
WD-B16 | M33X2 | G1 "X11 | 2 |
WD-B20 | M42X2 | G1.1 / 4 "X11 | 2 |
WD-B24 | M48X2 | G1.1 / 2 "X11 | 2 |
4. O-tesnilo ISO 6149 za metrično navojno priključek
5. Metrični O-obroč + varnostni obroček za ISO 9974-1 / DIN 3852-1Port
6. O-tesnilo BSPP + pritrdilni obroček za vrata ISO 1179-1 / DIN 3852-2
7. O-tesnilo za vrtljive matice DKO, varilne brusnike in pokrovčke
