Vrste izdelkov: AF6FF-LN o Okovje za tesnjenje obraznih tesnil
Industrijski standardi: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
Priključek E-F slog: ORFS MALE O-RING BULKHEAD BRANCH TEE
Oblika: komolec, raven, Tee, križ itd.
ORFS Fitingi Delovni tlak: 3215 psi do 5800 psi, 216 bar do 400 bar.
Komplet z velikostjo prstana Orfs o in velikost obroča z O obročem za tesnjenje obraza, ki ga lahko tudi ponudimo.
Razlika med tesnilom obročnega obroča in tesnilom o obroča
Material za okovje: Medenina; Ogljikovo jeklo; Nerjaveče jeklo
Uporaba: Kmetijska oprema, avtomobilski proces, prenos kemikalij, gradbena oprema, prenos goriva, hidravlični, proizvodna oprema, pomorstvo, ravnanje z materiali, mobilna oprema, naftno polje, embalaža, transport

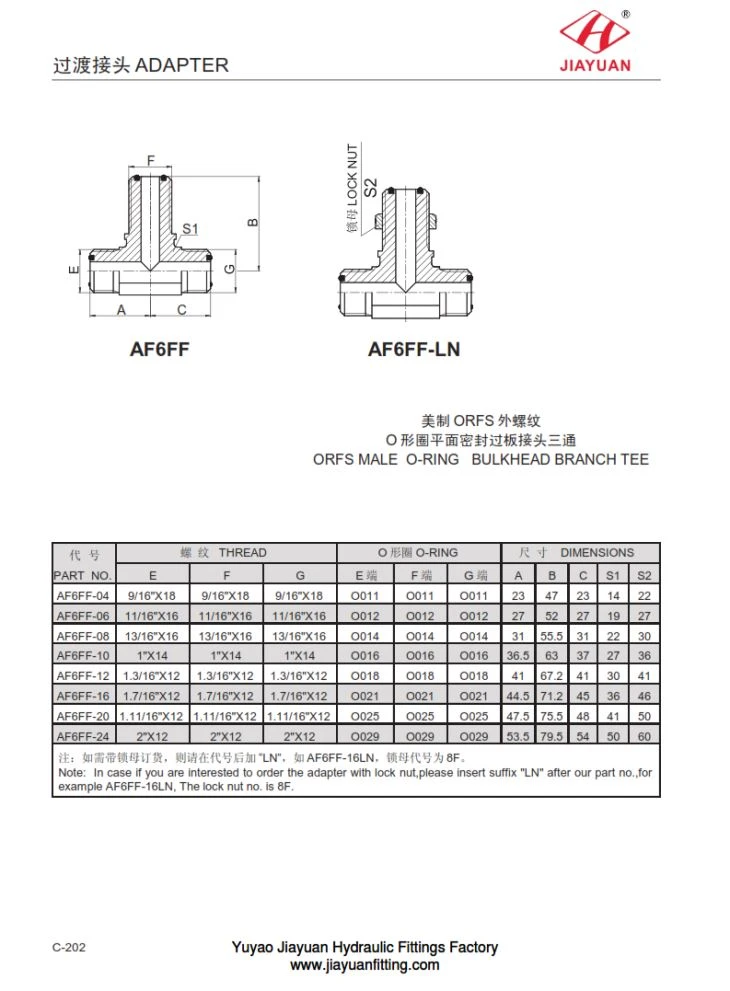

AF6FF-LN ORFS MALE O-RING BULKHEAD BRANCH TEE Tabela velikosti Tabela velikosti:
PA RT N O. | T HR EA D | O O- RING | DIM E N S I O NS | ||||||||
E | F | G | E | F | G | A | B | C | S 1 | S 2 | |
A F 6 FF- 04 | 9/16 " X 18 | 9/16 " X 18 | 9/16 " X 18 | O 011 | O 011 | O 011 | 23 | 47 | 23 | 14 | 22 |
A F 6 FF- 06 | 11/16 " X 16 | 11/16 " X 16 | 11/16 " X 16 | O 012 | O 012 | O 012 | 27 | 52 | 27 | 19 | 27 |
A F 6 FF- 08 | 13/16 " X 16 | 13/16 " X 16 | 13/16 " X 16 | O 014 | O 014 | O 014 | 31 | 55.5 | 31 | 22 | 30 |
A F 6 FF- 10 | 1 " X 14 | 1 " X 14 | 1 " X 14 | O 016 | O 016 | O 016 | 36.5 | 63 | 37 | 27 | 36 |
A F 6 FF- 12 | 1,3 / 16 " X 12 | 1,3 / 16 " X 12 | 1,3 / 16 " X 12 | O 018 | O 018 | O 018 | 41 | 67.2 | 41 | 30 | 41 |
A F 6 FF- 16 | 1,7 / 16 " X 12 | 1,7 / 16 " X 12 | 1,7 / 16 " X 12 | O 021 | O 021 | O 021 | 44.5 | 71.2 | 45 | 36 | 46 |
A F 6 FF- 20 | 1,11 / 16 " X 12 | 1,11 / 16 " X 12 | 1,11 / 16 " X 12 | O 025 | O 025 | O 025 | 47.5 | 75.5 | 48 | 41 | 50 |
A F 6 FF- 24 | 2 " X 12 | 2 " X 12 | 2 " X 12 | O 029 | O 029 | O 029 | 53.5 | 79.5 | 54 | 50 | 60 |
