Opis

1. Definicija: stožčasti priključki DIN 24 ° so v skladu s standardom DIN 3861 / ISO 8434-1, je nemški tip DIN (DEUTSCHE INDUSTRIAL NORME). Tip Unije zahteva, da je celotna velikost cevi enaka velikosti DIN 3861, ki je potrebna 24 stopinj od cevi do cevi.

2. Metode DIN priključka hidravličnih priključkov, metrični moški ima 24 ° sedež, se bo paril z dvema vrstama žensk (Nut + rezalni prstan ugriz + vreteno + cevi in DKO vrtljivi) kot grafikon:

3. Prednosti DIN cevi: \ t

● Dobre tesnilne povezave, da ostanejo pri različnih storitvah visokotlačnih hidravličnih tekočin, Pnevmatski, Mazalni in spojni sistemi za kmetijstvo, opremo, procese in inženiring.

● Enostavna ponovna uporaba, cevne fitinge je mogoče večkrat ponovno sestaviti, da se olajša vzdrževanje.

● Priljubljenost po vsem svetu, Bite tip design je po vsem svetu posebno v Evropi in na Kitajskem, najbolj priljubljena oprema za metrične cevi.

4. Standardi materiala, površine, čistosti itd.

● Material: Priključki iz ogljikovega jekla - GB / T 699-2015 material št. 35 in 45. Fitingi iz nerjavečega jekla GB / T 3280-2015 304 / 06Cr19Ni10 316 / 06Cr17Ni12Mo2 Pribor iz medenine GB / T 5231-2012 HPb59-1.

● Standardna fitinga za površinsko obdelavo jeklenih cevi, ki so brez ščita, so v skladu z DIN 267 del 9 ali DIN 5094.

● moč hidravlične tekočine, čistoča delov in komponent, dokument o pregledu in načela v zvezi z zbiranjem kontaminantov, analizo in poročanjem podatkov v skladu s standardom ISO 18413.

5. Mere končnega konca 24 ° (DIN 3865 / ISO 8434-1)

6. Delovanje Funkcija cevi in adapterjev za cevi DIN 24 °

● Oblike so na voljo v 45 °, 90 °, Straight, Tee in Cross.

● Sistemi za priključitev cevi na adapter za DIN priključke, montažo cevi, metrično in inchno cev.

● Serija delovnega tlaka je izbira serije LL / L / S.

1. Ravne hidravlične armature Serija 1C / 1D

DIN 24 ° stožec / DIN 24 ° stožec

DEL NO.	NIT		TUBE OD		DIMENZIJE					MPa
DEL NO.	E	F	D1	D2	l1	L1	S1	S2	S3	MPa
1C-12	M12X1.5	M12X1.5	6	6	10	39	12	14	14	31,5 L
1C-14	M14X1.5	M14X1.5	8	8	11	40	14	17	17
1C-16	M16X1.5	M16X1.5	10	10	13	42	17	19	19
1C-18	M18X1.5	M18X1.5	12	12	14	43	19	22	22
1C-22	M22X1.5	M22X1.5	15	15	16	46	24	27	27
1C-26	M26X1.5	M26X1.5	18	18	16	48	27	32	32
1C-30	M30X2	M30X2	22	22	20	52	32	36	36	16L
1C-36	M36X2	M36X2	28	28	21	54	41	41	41
1C-45	M45X2	M45X2	35	35	20	63	46	50	50
1C-52	M52X2	M52X2	42	42	21	66	55	60	60
1D-14	M14X1.5	M14X1.5	6	6	16	45	14	17	17	63S
1D-16	M16X1.5	M16X1.5	8	8	18	47	17	19	19
1D-18	M18X1.5	M18X1.5	10	10	17	49	19	22	22
1D-20	M20X1.5	M20X1.5	12	12	19	51	22	24	24
1D-22	M22X1.5	M22X1.5	14	14	22	57	24	27	27
1D-24	M24X1.5	M24X1.5	16	16	21	57	27	30	30	40S
1D-30	M30X2	M30X2	20	20	23	66	32	36	36
1D-36	M36X2	M36X2	25	25	26	74	41	46	46
1D-42	M42X2	M42X2	30	30	27	80	46	50	50
1D-52	M52X2	M52X2	38	38	29	90	55	60	60	31,5S
Opomba: V primeru, da se želite naročiti v kompletu z rezalnim obročem in matico, je potrebno po našem delu št. na primer 1C9-30RN.

2. Kombinirani hidravlični priključki 1C9 / 1D9 serije

DIN 24 ° stožec / DIN 24 ° stožec

DEL NO.	NIT		TUBE OD		DIMENZIJE				MPa
DEL NO.	E	F	D1	D2	l1, l2	L1, L2	S1	S2, S3	MPa
1C9-12	M12X1.5	M12X1.5	6	6	12	27	12	14	31,5 L
1C9-14	M14X1.5	M14X1.5	8	8	14	29	12	17
1C9-16	M16X1.5	M16X1.5	10	10	15	30	14	19
1C9-18	M18X1.5	M18X1.5	12	12	17	32	17	22
1C9-22	M22X1.5	M22X1.5	15	15	21	36	19	27
1C9-26	M26X1.5	M26X1.5	18	18	23.5	40	24	32
1C9-30	M30X2	M30X2	22	22	27.5	44	27	36	16L
1C9-36	M36X2	M36X2	28	28	30.5	47	36	41
1C9-45	M45X2	M45X2	35	35	34.5	56	41	50
1C9-52	M52X2	M52X2	42	42	40	63	50	60
1D9-14	M14X1.5	M14X1.5	6	6	16	31	12	17	63S
1D9-16	M16X1.5	M16X1.5	8	8	17	32	14	19
1D9-18	M18X1.5	M18X1.5	10	10	17.5	34	17	22
1D9-20	M20X1.5	M20X1.5	12	12	21.5	38	17	24
1D9-22	M22X1.5	M22X1.5	14	14	22	40	19	27
1D9-24	M24X1.5	M24X1.5	16	16	24.5	43	24	30	40S
1D9-30	M30X2	M30X2	20	20	26.5	48	27	36
1D9-36	M36X2	M36X2	25	25	30	54	36	46
1D9-42	M42X2	M42X2	30	30	35.5	62	41	50	31,5S
1D9-52	M52X2	M52X2	38	38	41	72	50	60	31,5S
Opomba: V primeru, da se želite naročiti v kompletu z rezalnim obročem in matico, je potrebno po našem delu št. na primer 1C9-30RN.

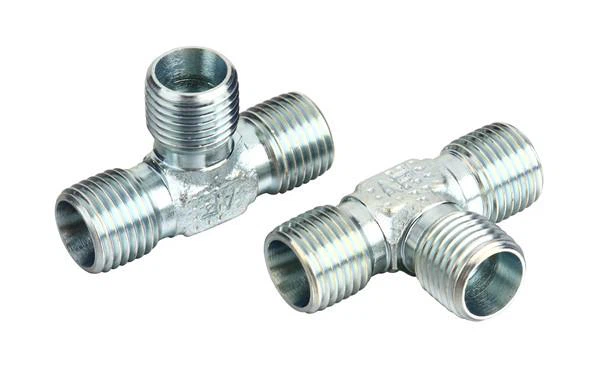

3. Tee Hidravlična oprema Unija AC / AD serije

DIN 24 ° konus / DIN 24 ° konus / DIN 24 ° stožec

DEL NO.	NIT	TUBE OD	DIMENZIJE				MPa
DEL NO.	E, F, G	D1, D2, D3	l1, l2, l3	L1, L2, L3	S1	S2, S3, S4	MPa
AC-08	M8X1	4	11	21	9	10	10LL
AC-10	M10X1	5	9.5	21	9	12
AC-10LL	M10X1	6	9.5	21	9	12
AC-12LL	M12X1	8	11.5	23	12	14
AC-12	M12X1.5	6	12	27	12	14	25L
AC-14	M14X1.5	8	14	29	12	17
AC-16	M16X1.5	10	15	30	14	19
AC-18	M18X1.5	12	17	32	17	22
AC-22	M22X1.5	15	21	36	19	27
AC-26	M26X1.5	18	23.5	40	24	32
AC-30	M30X2	22	27.5	44	27	36	16L
AC-36	M36X2	28	30.5	47	36	41
AC-45	M45X2	35	34.5	56	41	50
AC-52	M52X2	42	40	63	50	60
AD-14	M14X1.5	6	16	31	12	17	63S
AD-16	M16X1.5	8	17	32	14	19
AD-18	M18X1.5	10	17.5	34	17	22
AD-20	M20X1.5	12	21.5	38	17	24
AD-22	M22X1.5	14	22	40	19	27
AD-24	M24X1.5	16	24.5	43	24	30	40S
AD-30	M30X2	20	26.5	48	27	36
AD-36	M36X2	25	30	54	36	46
AD-42	M42X2	30	35.5	62	41	50
AD-52	M52X2	38	41	72	50	60	31,5S
Opomba: V primeru, da se želite naročiti v kompletu z rezalnim obročem in matico, je potrebno po našem delu št. na primer AC-22RN.

4. Prečni hidravlični priključki Union XC / XD Series

DIN 24 ° konus / DIN 24 ° konus / DIN 24 ° stožec

DEL NO.	NIT	TUBE OD	DIMENZIJE				MPa
DEL NO.	E, F, G, H	D1, D2, D3, D4	l1	L1	S1	S2	MPa
XC-12	M12X1.5	6	12	27	12	14	31,5 L
XC-14	M14X1.5	8	14	29	12	17
XC-16	M16X1.5	10	15	30	14	19
XC-18	M18X1.5	12	17	32	17	22
XC-22	M22X1.5	15	21	36	19	27
XC-26	M26X1.5	18	23.5	40	24	32
XC-30	M30X2	22	27.5	44	27	36	16L
XC-36	M36X2	28	30.5	47	36	41
XC-45	M45X2	35	34.5	56	41	50
XC-52	M52X2	42	40	63	50	60
XD-14	M14X1.5	6	16	31	12	17	63S
XD-16	M16X1.5	8	17	32	14	19
XD-18	M18X1.5	10	17.5	34	17	22
XD-20	M20X1.5	12	21.5	38	17	24
XD-22	M22X1.5	14	22	40	19	27
XD-24	M24X1.5	16	24.5	43	24	30	40S
XD-30	M30X2	20	26.5	48	27	36
XD-36	M36X2	25	30	54	36	46
XD-42	M42X2	30	35.5	62	41	50
XD-52	M52X2	38	41	72	50	60	31,5S
Opomba: V primeru, da se želite naročiti v kompletu z rezalnim obročem in matico, je potrebno po našem delu št. na primer XC-30RN.

5. Hidravlični priključki z ravnimi pregradami Union 6C / 6D

DIN 24 ° stožec / DIN 24 ° stožec Pregib

DEL NO.	NIT		TUBE OD		DIMENZIJE							MPa
DEL NO.	E	F	D1	D2	l1	l2	L1	L2	S1	S2, S3	S4	MPa
6C-12	M12X1.5	M12X1.5	6	6	7	27	22	42	17	14	17	31,5 L
6C-14	M14X1.5	M14X1.5	8	8	8	27	23	42	19	17	19
6C-16	M16X1.5	M16X1.5	10	10	10	28	25	43	22	19	22
6C-18	M18X1.5	M18X1.5	12	12	10	29	25	44	24	22	24
6C-22	M22X1.5	M22X1.5	15	15	12	31	27	46	27	27	30
6C-26	M26X1.5	M26X1.5	18	18	13.5	32.5	30	49	32	32	36
6C-30	M30X2	M30X2	22	22	16.5	34.5	33	51	36	36	41	16L
6C-36	M36X2	M36X2	28	28	18.5	35.5	35	52	41	41	46
6C-45	M45X2	M45X2	35	35	18.5	36.5	40	58	50	50	55
6C-52	M52X2	M52X2	42	42	19	36	42	59	60	60	65
6D-14	M14X1.5	M14X1.5	6	6	12	29	27	44	19	17	19	63S
6D-16	M16X1.5	M16X1.5	8	8	13	29	28	44	22	19	22
6D-18	M18X1.5	M18X1.5	10	10	14.5	29.5	31	46	24	22	24
6D-20	M20X1.5	M20X1.5	12	12	14.5	30.5	31	47	27	24	27
6D-22	M22X1.5	M22X1.5	14	14	17	32	35	50	30	27	30
6D-24	M24X1.5	M24X1.5	16	16	16.5	31.5	35	50	32	30	32	40S
6D-30	M30X2	M30X2	20	20	17.5	33.5	39	55	41	36	41
6D-36	M36X2	M36X2	25	25	20	35	44	59	46	46	46
6D-42	M42X2	M42X2	30	30	21.5	37.5	48	64	50	50	50
6D-52	M52X2	M52X2	38	38	22	37	53	68	65	60	65	31,5S
Opomba: V primeru, da vas zanima vmesnik s protimatico, prosimo vstavite pripono "LN" po našem delu št. 6C-30LN, naročite adapter z rezalnim obročem in matico, vstavite pripono "RN" po št. Dela, npr. št., na primer 6C-30LN / RN.

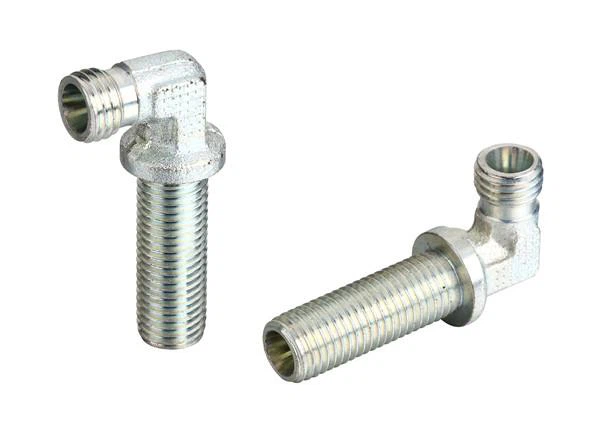

6. Hidravlični priključki za pregibne komore Union 6C9 / 6D9

DIN 24 ° stožec / DIN 24 ° stožec Pregib

DEL NO.	NIT		TUBE OD		DIMENZIJE								MPa
DEL NO.	E	F	D1	D2	l1	l2	l3	L1	L2	S1	S2, S3	S4	MPa
6C9-12	M12X1.5	M12X1.5	6	6	27	12	14	42	27	12	14	17	31,5 L
6C9-14	M14X1.5	M14X1.5	8	8	27	14	17	42	29	12	17	19
6C9-16	M16X1.5	M16X1.5	10	10	28	15	18	43	30	14	19	22
6C9-18	M18X1.5	M18X1.5	12	12	29	17	20	44	32	17	22	24
6C9-22	M22X1.5	M22X1.5	15	15	31	21	23	46	36	19	27	30
6C9-26	M26X1.5	M26X1.5	18	18	32.5	23.5	24	49	40	24	32	36
6C9-30	M30X2	M30X2	22	22	34.5	27.5	30	51	44	27	36	41	16L
6C9-36	M36X2	M36X2	28	28	35.5	30.5	34	52	47	36	41	46
6C9-45	M45X2	M45X2	35	35	36.5	34.5	39	58	56	41	50	55
6C9-52	M52X2	M52X2	42	42	36	40	43	59	63	50	60	65
6D9-14	M14X1.5	M14X1.5	6	6	29	16	17	44	31	12	17	19	63S
6D9-16	M16X1.5	M16X1.5	8	8	29	17	18	44	32	14	19	22
6D9-18	M18X1.5	M18X1.5	10	10	29.5	17.5	20	46	34	17	22	24
6D9-20	M20X1.5	M20X1.5	12	12	30.5	21.5	21	47	38	17	24	27
6D9-22	M22X1.5	M22X1.5	14	14	32	22	23	50	40	19	27	30
6D9-24	M24X1.5	M24X1.5	16	16	31.5	24.5	24	50	43	24	30	32	40S
6D9-30	M30X2	M30X2	20	20	33.5	26.5	30	55	48	27	36	41
6D9-36	M36X2	M36X2	25	25	35	30	34	59	54	36	46	46
6D9-42	M42X2	M42X2	30	30	37.5	35.5	39	64	62	41	50	50
6D9-52	M52X2	M52X2	38	38	37	41	43	68	72	50	60	65	31,5S
Opomba: V primeru, da se želite naročiti z adapterjem s protimatico, vstavite pripono "LN" po našem delu št. Za primer 6C9- 30LN, naročite adapter z rezalnim obročem in matico, vstavite pripono "RN" po št. Dela, npr. na primer 6C9-30LN / RN.
