siJezik
Dom>Izdelki> Hidravlične armature > Hidravlični priključki DIN
DIN Fitingi nastavljivi
video
DIN Fitingi nastavljivi

DIN Fitingi nastavljivi

Nastavljiv konec je z notranjim navojem, sestavljen iz protimatice, podložke, o-obročev in pritrdilnega obroča. DIN fitingi so standardni konec 24-stopinjskega konusnega priključka in rezilni obročki za povezavo jeklenih cevi, adapterjev ali cevnih sklopov, nastavljivi nastavki so običajno nameščeni na komolcih, čevljih in navzkrižnih priključkih, kar omogoča pravilno orientacijo fitingov.
Pošlji povpraševanje
Klepetaj zdaj
Opis

Opredelitev: Nastavljiv konec je z notranjim navojem, sestavljen je iz protimatice, podložke, o-obročev in pritrdilnega obroča. DIN fitingi so standardni konec 24-stopinjskega konusnega priključka in rezilni obročki za povezavo jeklenih cevi, adapterjev ali cevnih sklopov, nastavljivi nastavki so običajno nameščeni na komolcih, čevljih in navzkrižnih priključkih, kar omogoča pravilno orientacijo fitingov.


Metode nastavljivega konca čepa: Montira se z matico, podložko, tesnilom z O-obročem ali O-tesnilom + varnostnim obročem. Obstajajo štirje standardi za zapiranje vrat, kot sledi:

Metrični navoj + O-tesnilo + O-obroček (ISO 9974)

Metrični navoj + O-obroč ISO 6149

UN / UNF navoj + O-obroček ISO 11926 SAE J1926 ORB

Navoj BSPP + tesnilni obroč + pritrdilni obroč (ISO 1179)

Preskusi porušitve in ciklične vzdržljivosti (impulz) se opravijo v skladu z ISO 19879.


image001image003

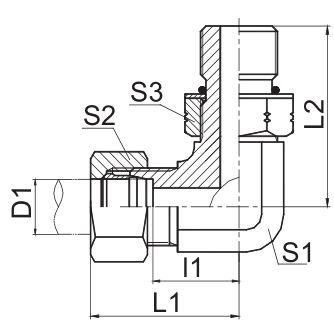

Mere, delovni tlak, zmogljivost, ravnost in prileganje nastavljivih podložk, O-tesnila, oznake koncev čepov, se obrnite na nas po elektronski pošti.


1. Kotni nastavki 1CH9 / 1DH9

24-stopinjski konec konca / nastavljivi končni zatik O-obroč ISO 6149 ali O-obroček + pritrdilni obroček ISO 9974

1CH4 / 1DH4 za indikacijo oblike kolena 45deg



DEL NO.

NIT

D1

O RING

DIMENZIJE

MPa

E

F

TUBE OD

l1

L1

L2

S1

S2

S3

1CH9-12-10OG

M12X1.5

M10X1

6

O08.1X1.6

13

28

26.5

11

14

14

31,5 L

1CH9-14-12OG

M14X1.5

M12X1.5

8

O09.3X2.4

15.5

30.5

32

14

17

17

1CH9-16-14OG

M16X1.5

M14X1.5

10

O11.3X2.4

17.5

32.5

34

16

19

19

1CH9-18-16OG

M18X1.5

M16X1.5

12

O13.3X2.4

19

34

36

19

22

22

1CH9-22-18OG

M22X1.5

M18X1.5

15

O15.3X2.4

22

37

39.5

22

27

24

1CH9-26-22OG

M26X1.5

M22X1.5

18

O19.3X2.4

25.5

42

43.5

27

32

27

1CH9-30-27OG

M30X2

M27X2

22

O23.5X3.0

29.3

45.8

50

30

36

32

16L

1CH9-36-33OG

M36X2

M33X2

28

O29.5X3.0

33.3

49.8

54

36

41

41

1DH9-14-12OG

M14X1.5

M12X1.5

6

O09.3X2.4

17.5

32.5

32

14

17

17

63S

1DH9-16-14OG

M16X1.5

M14X1.5

8

O11.3X2.4

18.7

33.7

34

16

19

19

1DH9-18-16OG

M18X1.5

M16X1.5

10

O13.3X2.4

19.5

36

36

19

22

22

1DH9-20-18OG

M20X1.5

M18X1.5

12

O15.3X2.4

19.5

36

37

19

24

24

1DH9-22-20OG

M22X1.5

M20X1.5

14

O17.3X2.4

23

41

40

22

27

27

1DH9-24-22OG

M24X1.5

M22X1.5

16

O19.3X2.4

24

42

37.5

24

30

27

1DH9-30-27OG

M30X2

M27X2

20

O23.5X3.0

28.3

49.8

50

30

36

32

40S

1DH9-36-33OG

M36X2

M33X2

25

O29.5X3.0

32.8

56.8

54

36

46

41

1DH9-42OG

M42X2

M42X2

30

O38.5X3.0

36.2

62.7

57.2

41

50

50

Opomba: V primeru, da se želite naročiti v kompletu z rezalnim obročem in matico, je potrebno po našem delu št. na primer 1DH9-20-18OG / RN.


2. Kotni nastavki Nastavljiv 1CO9 / 1DO9

24-stopinjski konusni konec / nastavljivi konec obroča O-obroček ISO 11926

1CO4 / 1DO4 za indikacijo v obliki komolca 45 °



DEL NO.

NIT

TUBE OD

DIMENZIJE

MPa

E

F

D1

l1

L1

L2

S1

S2

S3

1CO9-12-04OG

M12X1.5

7/16 "X20

6

13

28

27.2

11

14

17

31,5 L

1CO9-14-06OG

M14X1.5

9/16 "X18

8

15.5

30.5

31.8

14

17

19

1CO9-16-06OG

M16X1.5

9/16 "X18

10

17.5

32.5

33.3

16

19

19

1CO9-18-08OG

M18X1.5

3/4 "X16

12

19

34

37.5

19

22

24

1CO9-22-10OG

M22X1.5

7/8 "X14

15

22

37

44

22

27

27

1CO9-22-08OG

M22X1.5

3/4 "X16

15

22

37

39.5

22

27

24

1CO9-26-12OG

M26X1.5

1,1 / 16 "X12

18

25.5

42

51

27

32

32

1CO9-30-12OG

M30X2

1,1 / 16 "X12

22

29.3

45.8

53.5

30

36

32

16L

1CO9-36-12OG

M36X2

1,1 / 16 "X12

28

33.5

47.8

57.5

36

41

41

1CO9-36-16OG

M36X2

1,5 / 16 "X12

28

33.3

49.8

57.5

36

41

41

1CO9-45-20OG

M45X2

1,5 / 8 "X12

35

39.2

60.7

63

48

50

50

1CO9-52-24OG

M52X2

1,7 / 8 "X12

42

44.8

67.8

70.5

55

60

55

1DO9-14-04OG

M14X1.5

7/16 "X20

6

17.5

32.5

30

14

17

17

63S

1DO9-16-06OG

M16X1.5

9/16 "X18

8

18.7

33.7

33.3

16

19

19

1DO9-18-06OG

M18X1.5

9/16 "X18

10

19.5

36

33.5

19

22

19

1DO9-18-08OG

M18X1.5

3/4 "X16

10

19.5

36

37.5

19

22

24

1DO9-20-08OG

M20X1.5

3/4 "X16

12

19.5

36

37.5

19

24

24

1DO9-22-10OG

M22X1.5

7/8 "X14

14

23

41

44

22

27

27

1DO9-24-10OG

M24X1.5

7/8 "X14

16

24

42.5

46.5

24

30

27

40S

1DO9-30-12OG

M30X2

1,1 / 16 "X12

20

28.3

49.8

53.5

30

36

32

1DO9-36-16OG

M36X2

1,5 / 16 "X12

25

32.8

56.8

57.5

36

46

41

1DO9-42-20OG

M42X2

1,5 / 8 "X12

30

36.2

62.7

59.5

41

50

50

1DO9-52-24OG

M52X2

1,7 / 8 "X12

38

45.8

76.8

70.5

55

60

55

31,5S

Opomba: V primeru, da se želite naročiti v kompletu z rezalnim obročem in matico, je potrebno po našem delu št. na primer 1CO9-30-120G / RN.


3. Kotni nastavki 1CG9 / 1DG9

24-stopinjski končni konec / Nastavljivi O-tesnilni obroček zatiča + pritrdilni obroček ISO 1179

1CG4 / 1DG4 za indikacijo oblike kolena 45deg



DEL NO.

NIT

TUBE OD

DIMENZIJE

MPa

E

F

D1

l1

L1

L2

S1

S2

S3

1CG9-12-02OG

M12X1.5

G1 / 8 "X28

6

13

28

26.2

11

14

14

31,5 L

1CG9-14-04OG

M14X1.5

G1 / 4 "X19

8

15.5

30.5

31.3

14

17

19

1CG9-16-04OG

M16X1.5

G1 / 4 "X19

10

17.5

32.5

32.5

16

19

19

1CG9-16-06OG

M16X1.5

G3 / 8 "X19

10

17.5

32.5

35.8

16

19

22

1CG9-18-06OG

M18X1.5

G3 / 8 "X19

12

19

34

36.8

19

22

22

1CG9-22-08OG

M22X1.5

G1 / 2 "X14

15

22

37

43.2

22

27

27

1CG9-26-08OG

M26X1.5

G1 / 2 "X14

18

25.5

42

46

27

32

27

1CG9-26-12OG

M26X1.5

G3 / 4 "X14

18

25.5

42

49.3

27

32

32

1CG9-30-12OG

M30X2

G3 / 4 "X14

22

29.3

45.8

52

30

36

32

16L

1CG9-30-16OG

M30X2

G1 "X11

22

31.5

48

53

33

36

41

1CG9-36-16OG

M36X2

G1 "X11

28

33

49.8

56

36

41

41

1CG9-36-20OG

M36X2

G1.1 / 4 "X11

28

36

52.8

59

41

41

50

1CG9-45-20OG

M45X2

G1.1 / 4 "X11

35

39.2

60.7

63

48

50

50

1CG9-52-24OG

M52X2

G1.1 / 2 "X11

42

44.8

67.8

68.5

55

60

55

1DG9-14-04OG

M14X1.5

G1 / 4 "X19

6

17.5

32.5

31.3

14

17

19

63S

1DG9-16-04OG

M16X1.5

G1 / 4 "X19

8

18.7

33.7

32.5

16

19

19

1DG9-16-06OG

M16X1.5

G3 / 8 "X19

8

18.7

33.7

35.8

16

19

22

1DG9-18-06OG

M18X1.5

G3 / 8 "X19

10

19.5

36

36.8

19

22

22

1DG9-20-06OG

M20X1.5

G3 / 8 "X19

12

19.5

36

36.8

19

24

22

1DG9-22-08OG

M22X1.5

G1 / 2 "X14

14

23

41

43.2

22

27

27

1DG9-24-08OG

M24X1.5

G1 / 2 "X14

16

24

42.5

43

24

30

27

40S

1DG9-30-12OG

M30X2

G3 / 4 "X14

20

28

49.5

52

30

36

32

1DG9-36-16OG

M36X2

G1 "X11

25

32.8

56.8

56

36

46

41

1DG9-42-20OG

M42X2

G1.1 / 4 "X11

30

36.2

62.7

58

41

50

50

1DG9-52-24OG

M52X2

G1.1 / 2 "X11

38

45.8

76.8

68.5

55

60

55

31,5S

Opomba: V primeru, da se želite naročiti v kompletu z rezalnim obročem in matico, je potrebno po našem delu št. na primer 1CG9-30-12OG / RN.


4. Zaženite vijačni priključek ACC / ADDH

24-stopinjski konus / 24-stopinjski konus / nastavljiv končni zatik O-obroček ISO 6149 ali O-obroček + pritrdilni obroček ISO 9974



DEL NO.

NIT

D1, D2

O RING

DIMENZIJE

MPa

E, F

G

TUBE OD

l1, l2

L1, L2

L3

S1

S2, S3

S4

ACCH-12-12-10OG

M12X1.5

M10X1

6

O08.1X1.6

13

28

26.5

11

14

14

31,5 L

ACCH-14-14-12OG

M14X1.5

M12X1.5

8

O09.3X2.4

15.5

30.5

32

14

17

17

ACCH-16-16-14OG

M16X1.5

M14X1.5

10

O11.3X2.4

17.5

32.5

34

16

19

19

ACCH-18-18-16OG

M18X1.5

M16X1.5

12

O13.3X2.4

19

34

36

19

22

22

ACCH-22-22-18OG

M22X1.5

M18X1.5

15

O15.3X2.4

22

37

39.5

22

27

24

ACCH-26-26-22OG

M26X1.5

M22X1.5

18

O19.3X2.4

25.5

42

43.5

27

32

27

ACCH-30-30-27OG

M30X2

M27X2

22

O23.5X3.0

29.3

45.8

50

30

36

32

16L

ACCH-36-36-33OG

M36X2

M33X2

28

O29.2X3.0

33.3

49.8

54

36

41

41

ADDH-14-14-12OG

M14X1.5

M12X1.5

6

O09.3X2.4

17.5

32.5

32

14

17

17

63S

ADDH-16-16-14OG

M16X1.5

M14X1.5

8

O11.3X2.4

18.7

33.7

34

16

19

19

ADDH-18-18-16OG

M18X1.5

M16X1.5

10

O13.3X2.4

19.5

36

36

19

22

22

ADDH-20-20-18OG

M20X1.5

M18X1.5

12

O15.3X2.4

19.5

36

37

19

24

24

ADDH-24-24-22OG

M24X1.5

M22X1.5

16

O19.3X2.4

24

42

37.5

24

30

27

ADDH-30-30-27OG

M30X2

M27X2

20

O23.5X3.0

28.3

49.8

50

30

36

32

40S

ADDH-36-36-33OG

M36X2

M33X2

25

O29.2X3.0

32.8

56.8

54

36

46

41

ADDH-42-42-42OG

M42X2

M42X2

30

O38.5X3.0

36.2

62.7

57.2

41

50

50

Opomba: 1. V primeru, če želite naročiti adapter v kompletu z rezalnim obročem in matico, je potrebno po našem delu št. na primer ACCH-30-30-27OG / RN.
2. G konec je povezan z vhodom ISO 9974-1 in povezan z vhodom ISO 6149-1 brez zadrževalnega obroča.


5. Zaženite Tee nastavke ACCO / ADDO

24-stopinjski konus / 24-stopinjski konus / nastavljiv končni zatič O-obroček ISO 11926




DEL NO.

NIT

TUBE OD

DIMENZIJE

MPa

E, F

G

D1, D2

l1, l2

L1, L2

L3

S1

S2, S3

S4

ACCO-12-12-04OG

M12X1.5

7/16 "X20

6

13

28

27.2

11

14

17

31,5 L

ACCO-14-14-06OG

M14X1.5

9/16 "X18

8

15.5

30.5

31.8

14

17

19

ACCO-16-16-06OG

M16X1.5

9/16 "X18

10

17.5

32.5

33.3

16

19

19

ACCO-18-18-08OG

M18X1.5

3/4 "X16

12

19

34

37.5

19

22

24

ACCO-22-22-10OG

M22X1.5

7/8 "X14

15

22

37

44

22

27

27

ACCO-26-26-12OG

M26X1.5

1,1 / 16 "X12

18

25.5

42

51

27

32

32

ACCO-30-30-12OG

M30X2

1,1 / 16 "X12

22

29.3

45.8

53.5

30

36

32

16L

ACCO-36-36-16OG

M36X2

1,5 / 16 "X12

28

33.3

49.8

57.5

36

41

41

ACCO-45-45-20OG

M45X2

1,5 / 8 "X12

35

39.2

60.7

63

48

50

50

ADDO-14-14-04OG

M14X1.5

7/16 "X20

6

17.5

32.5

30

14

17

17

63S

ADDO-16-16-06OG

M16X1.5

9/16 "X18

8

18.7

33.7

33.3

16

19

19

ADDO-18-18-06OG

M18X1.5

9/16 "X18

10

19.5

36

33.5

19

22

19

ADDO-20-20-08OG

M20X1.5

3/4 "X16

12

19.5

36

37.5

19

24

24

ADDO-22-22-10OG

M22X1.5

7/8 "X14

14

23

41

44

22

27

27

ADDO-24-24-10OG

M24X1.5

7/8 "X14

16

24

42.5

46.5

24

30

27

40S

ADDO-30-30-12OG

M30X2

1,1 / 16 "X12

20

28.3

49.8

53.5

30

36

32

ADDO-36-36-16OG

M36X2

1,5 / 16 "X12

25

32.8

56.8

57.5

36

46

41

ADDO-42-42-20OG

M42X2

1,5 / 8 "X12

30

36.2

62.7

59.5

41

50

50

Opomba: V primeru, da se želite naročiti v kompletu z rezalnim obročem in matico, je potrebno po našem delu št. na primer ACCO-30-30-12OG / RN.


6. Zaženite Tee nastavke ACCG / ADDG

24-stopinjski konus / 24-stopinjski konus / Nastavljivi O-tesnilni obroček zatiča + pritrdilni obroček ISO 1179



DEL NO.

NIT

TUBE OD

DIMENZIJE

MPa

E, F

G

D1, D2

l1, l2

L1, L2

L3

S1

S2, S3

S4

ACCG-12-12-02OG

M12X1.5

G1 / 8 "X28

6

13

28

26.2

11

14

14

31.5
L

ACCG-14-14-04OG

M14X1.5

G1 / 4 "X19

8

15.5

30.5

31.3

14

17

19

ACCG-16-16-04OG

M16X1.5

G1 / 4 "X19

10

17.5

32.5

32.5

16

19

19

ACCG-18-18-06OG

M18X1.5

G3 / 8 "X19

12

19

34

36.8

19

22

22

ACCG-22-22-08OG

M22X1.5

G1 / 2 "X14

15

22

37

43.2

22

27

27

ACCG-26-26-08OG

M26X1.5

G1 / 2 "X14

18

25.5

42

46.5

27

32

27

ACCG-30-30-12OG

M30X2

G3 / 4 "X14

22

29.3

45.8

52

30

36

32

16
L

ACCG-36-36-16OG

M36X2

G1 "X11

28

33.3

49.8

56

36

41

41

ACCG-45-45-20OG

M45X2

G1.1 / 4 "X11

35

39.2

60.7

63

48

50

50

ADDG-14-14-04OG

M14X1.5

G1 / 4 "X19

6

17.5

32.5

31.3

14

17

19

63S

ADDG-16-16-04OG

M16X1.5

G1 / 4 "X19

8

18.7

33.7

32.5

16

19

19

ADDG-18-18-06OG

M18X1.5

G3 / 8 "X19

10

19.5

36

36.8

19

22

22

ADDG-20-20-06OG

M20X1.5

G3 / 8 "X19

12

19.5

36

36.8

19

24

22

ADDG-22-22-08OG

M22X1.5

G1 / 2 "X14

14

23

41

43.2

22

27

27

ADDG-24-24-08OG

M24X1.5

G1 / 2 "X14

16

24

42.5

44

24

30

27

40S

ADDG-30-30-12OG

M30X2

G3 / 4 "X14

20

28.3

49.8

52

30

36

32

ADDG-36-36-16OG

M36X2

G1 "X11

25

32.8

56.8

56

36

46

41

ADDG-42-42-20OG

M42X2

G1.1 / 4 "X11

30

36.2

62.7

58

41

50

50

Opozorilo: V primeru, če želite naročiti adapter v kompletu z rezalnim obročem in matico, je treba po naši številki na primer ACCG-18-18-06OG / RN vstaviti pripono "RN".


7. Obešalniki T-nastavki Nastavljivi ACHC / ADHD

24-stopinjski konus / nastavljiv konec čepa O-obroček ISO 6149 ali O-obroček + pritrdilni obroč ISO 9974/24 deg konus




DEL NO.

NIT

D1, D2

O-Ring

DIMENZIJE

MPa

E, G

F

TUBE OD

l1, l2

L1, L2

L3

S1

S2, S4

S3

ACHC-12-10-12OG

M12X1.5

M10X1

6

O08.1X1.6

13

28

26.5

11

14

14

31,5 L

ACHC-14-12-14OG

M14X1.5

M12X1.5

8

O09.3X2.4

15.5

30.5

32

14

17

17

ACHC-16-14-16OG

M16X1.5

M14X1.5

10

O11.3X2.4

17.5

32.5

34

16

19

19

ACHC-18-16-18OG

M18X1.5

M16X1.5

12

O13.3X2.4

19

34

36

19

22

22

ACHC-22-18-22OG

M22X1.5

M18X1.5

15

O15.3X2.4

22

37

39.5

22

27

24

ACHC-26-22-26OG

M26X1.5

M22X1.5

18

O19.3X2.4

25.5

42

43.5

27

32

27

ACHC-30-27-30OG

M30X2

M27X2

22

O23.5X3.0

29.3

45.8

50

30

36

32

16

ACHC-36-33-36OG

M36X2

M33X2

28

O29.2X3.0

33.3

49.8

54

36

41

41

ADHD-14-12-14OG

M14X1.5

M12X1.5

6

O09.3X2.4

17.5

32.5

32

14

17

17

63S

ADHD-16-14-16OG

M16X1.5

M14X1.5

8

O11.3X2.4

18.7

33.7

34

16

19

19

ADHD-18-16-18OG

M18X1.5

M16X1.5

10

O13.3X2.4

19.5

36

36

19

22

22

ADHD-20-18-20OG

M20X1.5

M18X1.5

12

O15.3X2.4

19.5

36

37

19

24

24

ADHD-24-22-24OG

M24X1.5

M22X1.5

16

O19.3X2.4

24

42

37.5

24

30

27

ADHD-30-27-30OG

M30X2

M27X2

20

O23.5X3.0

28.3

49.8

50

30

36

32

40S

ADHD-36-33-36OG

M36X2

M33X2

25

O29.2X3.0

32.8

56.8

54

36

46

41

ADHD-42-42-42OG

M42X2

M42X2

30

O38.5X3.0

36.2

62.7

57.2

41

50

50

Opomba: 1. V primeru, če želite naročiti adapter v kompletu z rezalnim obročem in matico, je potrebno po našem delu št. na primer ACHC-30-27-30OG / RN.
2. F konec je priključen s standardom ISO 9974-1 in priključen s priključkom ISO 6149-1 brez zadrževalnega obroča.


8. Podaljšek z nastavkom ACO / ADOD

24-stopinjski konus / nastavljiv konec čepa O-obroček ISO 11926/24 ° konus



DEL NO.

NIT

TUBE OD

DIMENZIJE

MPa

E, G

F

D1, D2

l1, l2

L1, L2

L3

S1

S2, S4

S3

ACOC-12-04-12OG

M12X1.5

7/16 "X20

6

13

28

27.2

11

14

17

31,5 L

ACOC-14-06-14OG

M14X1.5

9/16 "X18

8

15.5

30.5

31.8

14

17

19

ACOC-16-06-16OG

M16X1.5

9/16 "X18

10

17.5

32.5

33.3

16

19

19

ACOC-18-08-18OG

M18X1.5

3/4 "X16

12

19

34

37.5

19

22

24

ACOC-22-10-22OG

M22X1.5

7/8 "X14

15

22

37

44

22

27

27

ACOC-26-12-26OG

M26X1.5

1,1 / 16 "X12

18

25.5

42

51

27

32

32

ACOC-30-12-30OG

M30X2

1,1 / 16 "X12

22

29.3

45.8

53.5

30

36

32

16L

ACOC-36-16-36OG

M36X2

1,5 / 16 "X12

28

33.3

49.8

57.5

36

41

41

ACOC-45-20-45OG

M45X2

1,5 / 8 "X12

35

39.2

60.7

63

48

50

50

ADOD-14-04-14OG

M14X1.5

7/16 "X20

6

17.5

32.5

30

14

17

17

63S

ADOD-16-06-16OG

M16X1.5

9/16 "X18

8

18.7

33.7

33.3

16

19

19

ADOD-18-06-18OG

M18X1.5

9/16 "X18

10

19.5

36

33.5

19

22

19

ADOD-20-08-20OG

M20X1.5

3/4 "X16

12

19.5

36

37.5

19

24

24

ADOD-22-10-22OG

M22X1.5

7/8 "X14

14

23

41

44

22

27

27

ADOD-24-10-24OG

M24X1.5

7/8 "X14

16

24

42.5

46.5

24

30

27

40S

ADOD-30-12-30OG

M30X2

1,1 / 16 "X12

20

28.3

49.8

53.5

30

36

32

ADOD-36-16-36OG

M36X2

1,5 / 16 "X12

25

32.8

56.8

57.5

36

46

41

ADOD-42-20-42OG

M42X2

1,5 / 8 "X12

30

36.2

62.7

59.5

41

50

50

Opomba: V primeru, da se želite naročiti v kompletu z rezalnim obročem in matico, je potrebno po našem delu št. na primer ACOC-30-12-30OG / RN.


9. Podaljšek z nastavkom ACGC / ADGD

24-stopinjski konus / O-obroček z nastavljivim koncem čepa + pritrdilni obroček ISO 1179/24 ° konus



DEL NO.

NIT

TUBE OD

DIMENZIJE

MPa

E, G

F

D1, D2

l1, l2

L1, L2

L3

S1

S2, S4

S3

ACGC-12-02-12OG

M12X1.5

G1 / 8 "X28

6

13

28

26.2

11

14

14

31,5 L

ACGC-14-04-14OG

M14X1.5

G1 / 4 "X19

8

15.5

30.5

31.3

14

17

19

ACGC-16-04-16OG

M16X1.5

G1 / 4 "X19

10

17.5

32.5

32.5

16

19

19

ACGC-18-06-18OG

M18X1.5

G3 / 8 "X19

12

19

34

36.8

19

22

22

ACGC-22-08-22OG

M22X1.5

G1 / 2 "X14

15

22

37

43.2

22

27

27

ACGC-26-08-26OG

M26X1.5

G1 / 2 "X14

18

25.5

42

46.5

27

32

27

ACGC-30-12-30OG

M30X2

G3 / 4 "X14

22

29.3

45.8

52

30

36

32

16L

ACGC-36-16-36OG

M36X2

G1 "X11

28

33.3

49.8

56

36

41

41

ACGC-45-20-45OG

M45X2

G1.1 / 4 "X11

35

39.2

60.7

63

48

50

50

ADGD-14-04-14OG

M14X1.5

G1 / 4 "X19

6

17.5

32.5

31.3

14

17

19

63S

ADGD-16-04-16OG

M16X1.5

G1 / 4 "X19

8

18.7

33.7

32.5

16

19

19

ADGD-18-06-18OG

M18X1.5

G3 / 8 "X19

10

19.5

36

36.8

19

22

22

ADGD-20-06-20OG

M20X1.5

G3 / 8 "X19

12

19.5

36

36.8

19

24

22

ADGD-22-08-22OG

M22X1.5

G1 / 2 "X14

14

23

41

43.2

22

27

27

ADGD-24-08-24OG

M24X1.5

G1 / 2 "X14

16

24

42.5

44

24

30

27

40S

ADGD-30-12-30OG

M30X2

G3 / 4 "X14

20

28.3

49.8

52

30

36

32

ADGD-36-16-36OG

M36X2

G1 "X11

25

32.8

56.8

56

36

46

41

ADGD-42-20-42OG

M42X2

G1.1 / 4 "X11

30

36.2

62.7

58

41

50

50

Opomba: V primeru, da se želite naročiti v kompletu z rezalnim obročem in matico, je potrebno po našem delu št. na primer ACGC-18-06-18OG / RN.


Priljubljena oznake: DIN fitingi nastavljivi, Kitajska, proizvajalci, dobavitelji, po meri, medenina, swagelok, Parker, Stauff, Brennan, nerjaveče jeklo

Morda vam bo všeč tudi
Pošlji povpraševanje
Kategorijo izdelkov
Najnovejši izdelki
Kontakt

(0/10)

clearall
