Dimenzije in katalog cevi za cevovode NPT so enaki pri različnih dobaviteljih.
Material Vrste cevnih armatur, kot so nerjaveče jeklo, medenina in plastika.
Velika Britanija in ZDA NPT navojne cevi za napeljave v armaturnih cevnih armaturah in priboru za industrijske cevi.
Priključki za cevne nastavke NPT na vtičnico, NPT ženski, SAE ORB, BSPT moški, ORFS moški, DIN 2353 cevni konektor, metrični o-obroček itd.
Oblika cevnega adapterja NPT, kot so naravnost, komolec, Tee, križ, reduktor.
Prav tako lahko dobavimo do 2 palčna bsp oprema.

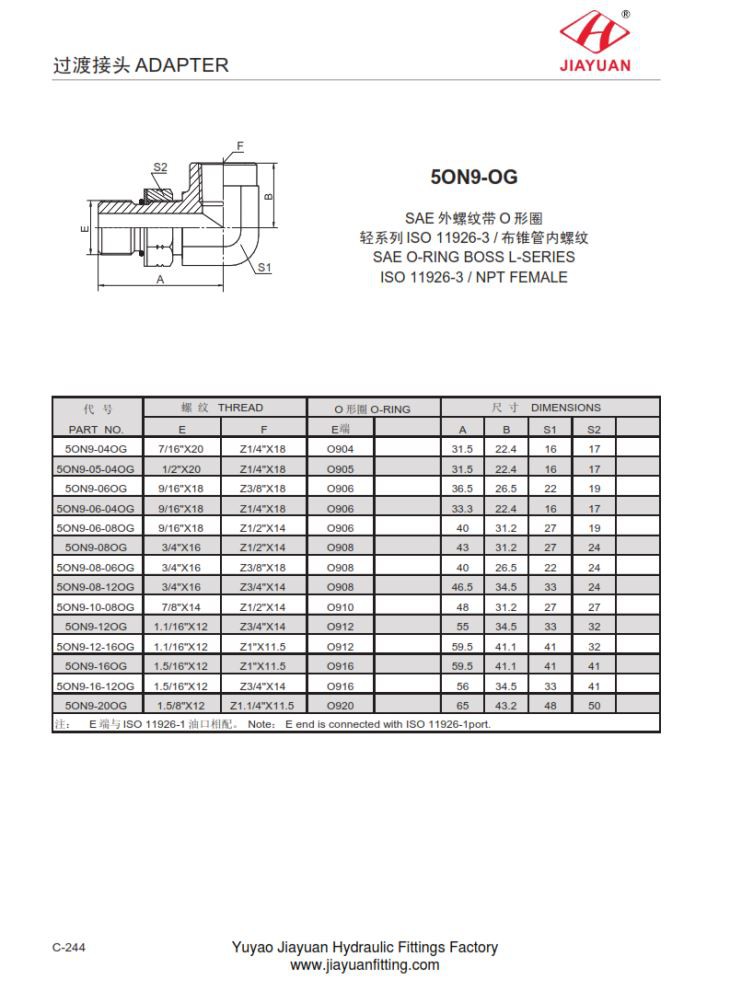

5ON9-OG SAE O-RING BOSS L-SERIES ISO 11926-3 / NPT FEMALE Tabela velikosti konektorja, kot sledi:
PA RT N O. | T HR EA D | O- RING | DIM E N S I O NS | ||||
E | F | E | A | B | S 1 | S 2 | |
5 O N9 - 04 O G | 7/16 " X 20 | Z 1/4 " X 18 | O 904 | 31.5 | 22.4 | 16 | 17 |
5 O N9 - 05 - 04 O G | 1/2 " X 20 | Z 1/4 " X 18 | O 905 | 31.5 | 22.4 | 16 | 17 |
5 O N9 - 06 O G | 9/16 " X 18 | Z 3/8 " X 18 | O 906 | 36.5 | 26.5 | 22 | 19 |
5 O N9 - 06 - 04 O G | 9/16 " X 18 | Z 1/4 " X 18 | O 906 | 33.3 | 22.4 | 16 | 17 |
5 O N9 - 06 - 08 O G | 9/16 " X 18 | Z 1/2 " X 14 | O 906 | 40 | 31.2 | 27 | 19 |
5 O N9 - 08 O G | 3/4 " X 16 | Z 1/2 " X 14 | O 908 | 43 | 31.2 | 27 | 24 |
5 O N9 - 08 - 06 O G | 3/4 " X 16 | Z 3/8 " X 18 | O 908 | 40 | 26.5 | 22 | 24 |
5 O N9 - 08 - 12 O G | 3/4 " X 16 | Z 3/4 " X 14 | O 908 | 46.5 | 34.5 | 33 | 24 |
5 O N9 - 10 - 08 O G | 7/8 " X 14 | Z 1/2 " X 14 | O 910 | 48 | 31.2 | 27 | 27 |
5 O N9 - 12 O G | 1,1 / 16 " X 12 | Z 3/4 " X 14 | O 912 | 55 | 34.5 | 33 | 32 |
5 O N9 - 12 - 16 O G | 1,1 / 16 " X 12 | Z 1 " X 11.5 | O 912 | 59.5 | 41.1 | 41 | 32 |
5 O N9 - 16 O G | 1,5 / 16 " X 12 | Z 1 " X 11.5 | O 916 | 59.5 | 41.1 | 41 | 41 |
5 O N9 - 16 - 12 O G | 1,5 / 16 " X 12 | Z 3/4 " X 14 | O 916 | 56 | 34.5 | 33 | 41 |
5 O N9 - 20 O G | 1,5 / 8 " X 12 | Z 1.1 / 4 " X 11.5 | O 920 | 65 | 43.2 | 48 | 50 |
E ISO 11926 -1 N o te E en d i s povezovanje t e d w i th ISO 11926 - 1po rt. | |||||||
