Vrste 60-stopinjskih stožčastih priključkov z navojem BSPP: z ali brez o-obroča, moški ali vrtljivi ženski priključek.
Standard kataloga priključkov BSPP temelji na ISO 8434-6 in BS 5200.
Navoji za stopenjske stožčaste povezave so BSPP v skladu z ISO 228-1.
Kovinske cevne povezave za hidravlično moč tekočine in splošno uporabo.
Jiayuan lahko ponudi tudi BSP okovje iz nerjavečega jekla, armature za medeninaste bsp cevi, fitinge bsp itd.

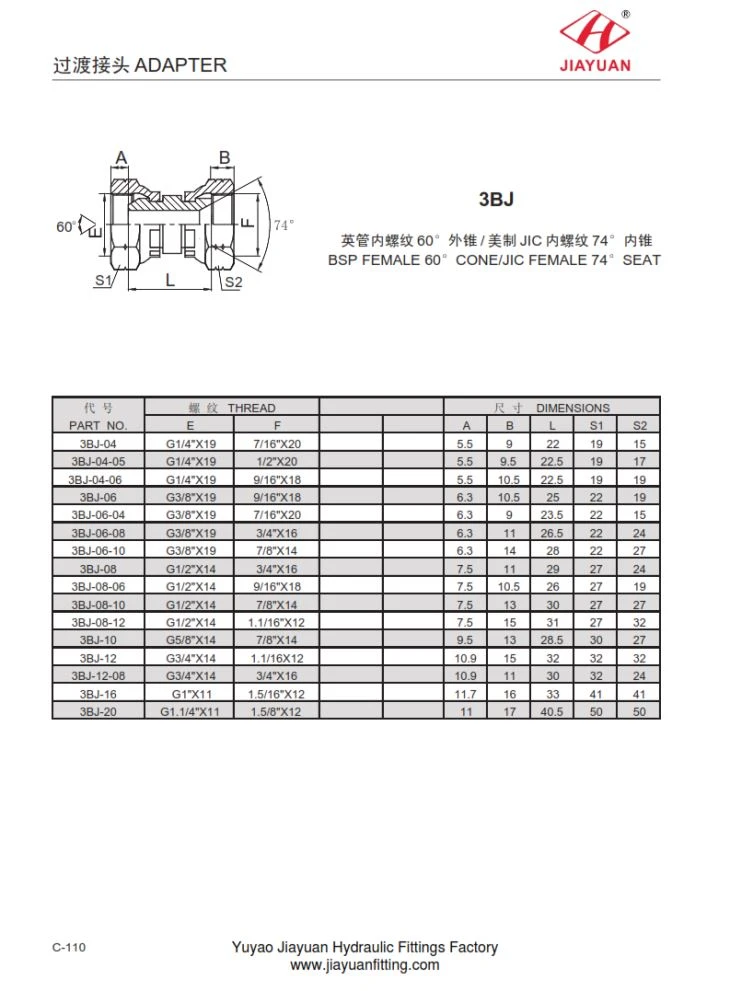

3BJ BSP FEMALE 60 ° CONE / JIC FEMALE 74 ° SED dimenzije priključka:
DEL NE | NIT | DIMENZIJE | |||||
E | F | A | B | L | S1 | S2 | |
3BJ-04 | G1 / 4 "X19 | 7/16 "X20 | 5.5 | 9 | 22 | 19 | 15 |
3BJ-04-05 | G1 / 4 "X19 | 1/2 "X20 | 5.5 | 9.5 | 22.5 | 19 | 17 |
3BJ-04-06 | G1 / 4 "X19 | 9/16 "X18 | 5.5 | 10.5 | 22.5 | 19 | 19 |
3BJ-06 | G3 / 8 "X19 | 9/16 "X18 | 6.3 | 10.5 | 25 | 22 | 19 |
3BJ-06-04 | G3 / 8 "X19 | 7/16 "X20 | 6.3 | 9 | 23.5 | 22 | 15 |
3BJ-06-08 | G3 / 8 "X19 | 3/4 "X16 | 6.3 | 11 | 26.5 | 22 | 24 |
3BJ-06-10 | G3 / 8 "X19 | 7/8 "X14 | 6.3 | 14 | 28 | 22 | 27 |
3BJ-08 | G1 / 2 "X14 | 3/4 "X16 | 7.5 | 11 | 29 | 27 | 24 |
3BJ-08-06 | G1 / 2 "X14 | 9/16 "X18 | 7.5 | 10.5 | 26 | 27 | 19 |
3BJ-08-10 | G1 / 2 "X14 | 7/8 "X14 | 7.5 | 13 | 30 | 27 | 27 |
3BJ-08-12 | G1 / 2 "X14 | 1,1 / 16 "X12 | 7.5 | 15 | 31 | 27 | 32 |
3BJ-10 | G5 / 8 "X14 | 7/8 "X14 | 9.5 | 13 | 28.5 | 30 | 27 |
3BJ-12 | G14 / 4 "X14 | 1.1 / 16X12 | 10.9 | 15 | 32 | 32 | 32 |
3BJ-12-08 | G14 / 4 "X14 | 3/4 "X16 | 10.9 | 11 | 30 | 32 | 24 |
3BJ-16 | G1 "X11 | 1,5 / 16 "X12 | 11.7 | 16 | 33 | 41 | 41 |
3BJ-20 | G1.1 / 4 "X11 | 1,5 / 8 "X12 | 11 | 17 | 40.5 | 50 | 50 |
